产品名称

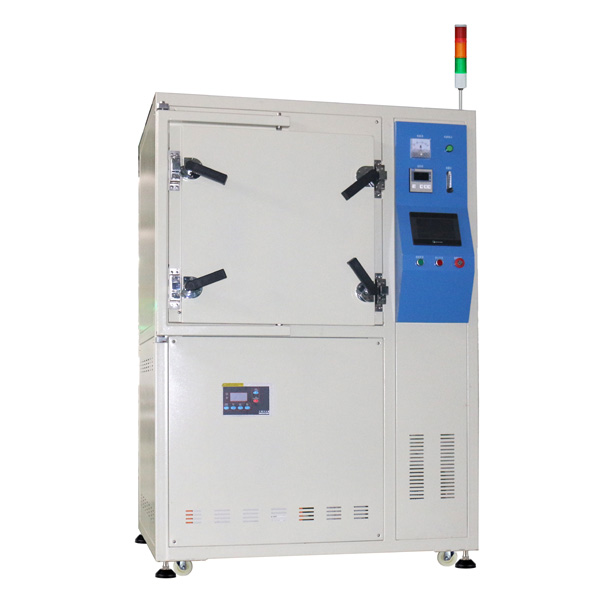

高温真空退火炉

2

产品型号

VSF-32L-1000

3

试样限制

本试验设备禁止：

3.1

易燃、爆炸、易挥发性物质试样的试验及储存；

3.2

腐蚀性物质试样的试验及储存；

3.3

生物试样的试验或储存；

3.4

强电磁发射源试样的试验及储存；

3.5

放射性物质试样的试验及储存；

3.6

剧毒物质试样的试验及储存；

3.7

试验或储存过程中可能产生剧毒物质的试样的试验及储存。

4

技术标准

4.1

GB/T5170.2-1996   温度试验设备

4.2

JB2251《电阻炉基本技术条件》

4.3

GB1006《热电设备基本技术条件》

4.4

JB/T7629-94《耐火纤维炉衬的设计合规范》

4.5

GB9452-2003《热处理炉有效加热区测定方法》

5

测试环境条件

环境温度为5~35℃、相对湿度≤85%RH

6

设备概况

6.1

电源参数

6.1.1

AC(380±38)V，加热区加热功率20KW 三相四线+保护地线；

6.1.2

保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电；

6.1.3

要求用户在安装现场为设备配置相应容量的空气或动力开关， 并且此开关必须是独立专门供本设备使用；

6.1.4

电源容量：22KW  最大单相工作电流：  60 A。

6.2

设备组成

高温炉内设一个加热区，降温方式：自然冷却。

6.3

尺寸及容积

6.3.1

加热区：W400×D400×H200mm，32L；

6.3.4

整机外尺寸：W1530*D1020*H1850mm(参考尺寸，以最终设计为 准)

7

加热区设备参数

7.1

基本结构

7.1.1

内箱材质：SUS304不锈钢板；

7.1.2

外箱材质：双面镀锌钢板，表面喷塑处理，喷塑颜色皱纹米黄色；

7.1.3

加热区绝热材料：硅酸铝陶瓷纤维保温棉+氧化铝陶瓷内胆， 内胆直接加热，保温厚度300mm，机台外表温度≤50℃；

7.1.4

充氮接口：在加热过程中可通过充氮口注入氮气，用于防止氧化和火灾；

7.1.5

氮气流量控制：流量计，可手动调整氮气流量。

7.1.6

可实现在退火过程中保持真空状态。

7.1.7

单腔体设计，承重约70KG。

7.2

温度参数

7.2.1

温度范围：RT+25℃~+1000℃；

7.2.2

温度波动度： ≤ ±1℃；

7.2.3

温度控制精度： ±1℃；

7.2.4

温度均匀度：800℃±5℃；

7.2.5

加热器：硅碳棒加热器；

7.2.6

温度传感器：S型铂铑热电偶；

7.2.7

升温时间 (空载&常压) ：RT~~+1000℃  ≤60min。

7.3

温度控制系统

7.3.1

采用7英寸全触摸+PLC+人机界面，智能控制便于操作，TFT液 晶显示，1024*600分辨率，传感器万能输入，100ms采样周期， 进口PID模块，0.1%控制精度，15组PID，30个工艺温度，可设 定并存储15种加热程序。

7.3.2

电子式数显XZ-480智能型超温保护，超温→故障指示灯亮及BZ警 报，提醒员工有故障，同时自动切断加热，保证生产安全。

7.3.3

增加2路温度监控，（含主温控和超温限制，共4路测温点）

7.3.4

无纸记录功能，记录120天数据，可直接导出温度曲线；

7.3.5

以太网路通讯端口；

7.3.6

数字设定、截止温度、超温警报，控制精度±1℃。

8

真空系统参数

8.1

真空范围

常压⁓100Pa

8.2

空载箱体真空度

≤100Pa

8.3

真空度控制精度

±1%

8.4

泄压时间

133Pa至常压1kPa 5 min以内

8.5

真空泵

SV-40型旋片式真空泵，真空极限5*10^-2pa.

8.6

氧含量

≤20ppm；

9

配备

9.1

紧急停止功能

急停按钮；

9.2

信号指示灯

三色信号指示灯 (红色故障指示、黄色待机指示、绿色运行指示) ；

9.3

电缆线

五线 (四芯电缆+保护接地线) 电缆1条 (5米长) ；

9.4

漏电保护

总电源漏电保护断路器。

10

安全保护

10.1

可调式的超温保护

10.2

试验空间温度熔断器

10.3

空气调节通道极限超温保护

10.4

风机电机过热保护

10.5

加热器过流快速熔断丝

10.6

壁加热器极限超温保护

10.7

电机过流、过载保护

10.8

总电源相序和缺相保护

10.9

漏电保护

11

设备随附资料

11.1

操作说明书、维护手册、电路图；

11.2

校验报告、保证书、保养记录卡；

11.3

人员操作使用训练 (培训) 。

12

设备使用条件

12.1

场地

15.1.1

地面平整，通风良好，不含易燃、爆炸、腐蚀性气体或粉尘；

15.1.2

附近没有强电磁辐射源；

15.1.3

设备附近备有排水地漏；

15.1.4

场地地面承重能力：不小于1150 kg/m²；

15.1.5

设备周围留有适当的维护空间。

12.2

环境条件

15.2.1

温度：5~35℃

15.2.2

相对湿度： ≤  85%RH

15.2.3

气压：86~106kpa
